ÜberströmeinheitTYP USE-JK-WV & USE-JK-WE
Beschreibung

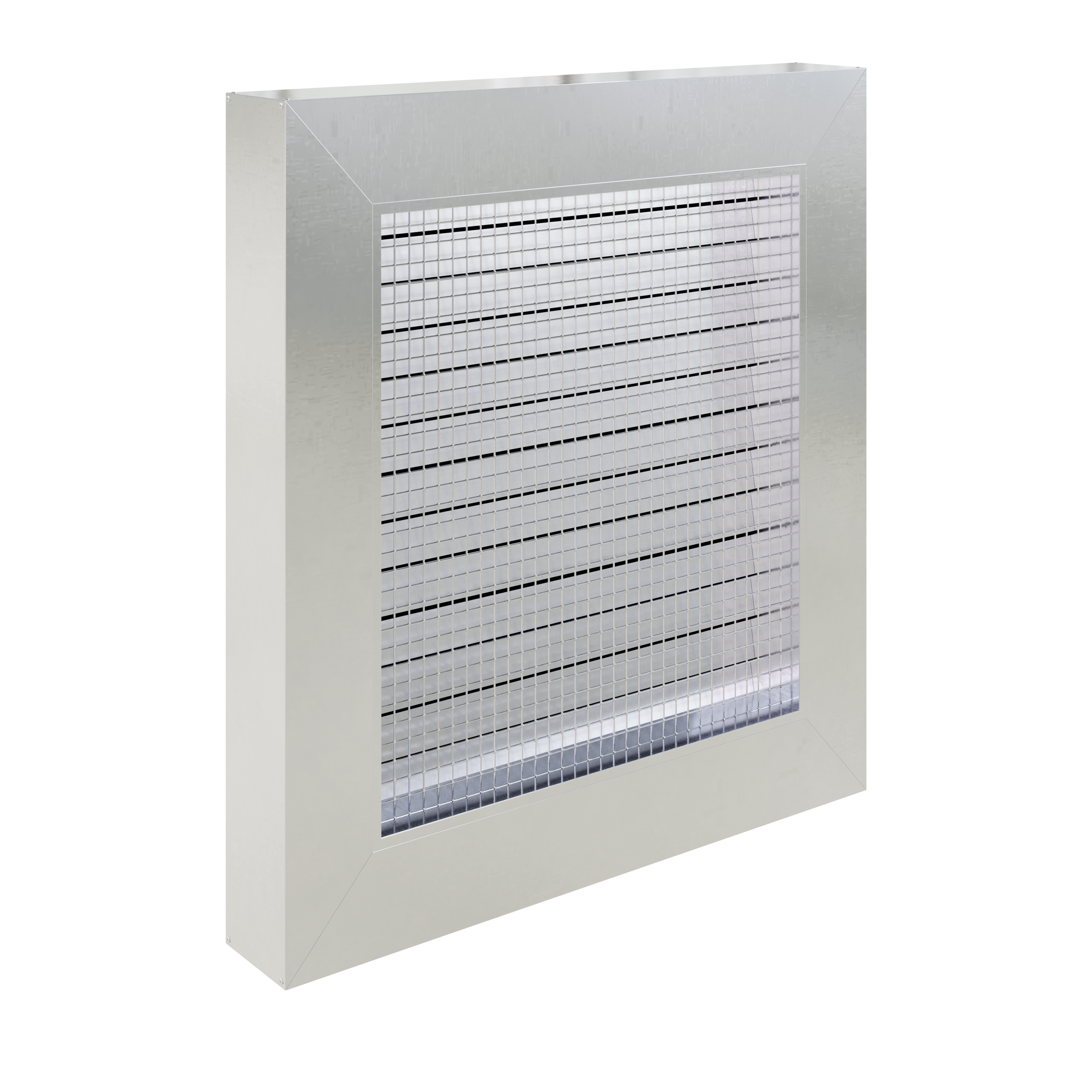

Die Überströmeinheit für die Überströmung von dem Feuerwehraufzug in den Vorraum besteht aus einem Wandrahmen mit Jalousieklappe und Abdeckgehäuse. Die Lamellen schließen gegenläufig über ein Gestänge. Die Lamellen können horizontal oder vertikal angeordnet werden. Die Überströmeinheit wird durch ein stabiles Gitter geschützt. Der elektrische Anschluss erfolgt über einen im Gehäuse angeordneten Klemmkasten.
Es stehen zwei Gehäusevarianten zur Auswahl:
Beim Wandvorbau besteht das Gehäuse aus vier Einzelsegmenten, die separat demontiert werden können, damit ist eine einfache Revisionszugänglichkeit gegeben.
Beim Wandeinbau entfällt das Abdeckgehäuse. Die Überströmeinheit wird hier über einen Rahmen an der Wand befestigt und im Durchbruch montiert.
Technische Daten
| Überströmeinheit Feuerwehraufzug | |
|---|---|
| Laufzeit | ca. 20 Sekunden |
| Antrieb Jalousieklappe | Auf/Zu-Antrieb für Brand- und Rauchschutzklappen |
| Nennspannung Jalousieklappe | AC 19,2 V bis 28,8 V @50/60 Hz DC 21,6 V bis 28,8 V |
| Leistungsverbrauch Betrieb | 4 W |
| Leistungsverbrauch Ruhestellung | 0,5 W |
| Leistungsverbrauch Dimensionierung | 6,5 VA (Hinweis lmax = 8,2 A @ 5,s |
| Dichtheit | Jalousieklappe luftdicht nach DIN EN 1751 |
Hauptabmessungen USE-JK-WV Wandvorbau
| Maße der USE-JK-WV | |
|---|---|
| Höhe | 355 mm bis 2480 mm |
| Breite | 300 mm bis 2500 mm |
| Tiefe | 190 mm |
| Maße des Durchbruchs | |
|---|---|
| Höhe | = H |
| Breite | = B |
Bei Verwendung des Wandvorbaus muss die Abmessung des Wanddurchbruchs dem Nennmaß der Überströmeinheit entsprechen, um die bestmögliche lufttechnische Wirksamkeit sicher zu stellen. Die Klappe kann horizontal und vertikal verbaut werden sowie um 180° gedreht werden, um die Revisionsseite auf der gewünschten Seite zu positionieren. Kabeldurchführungen befinden sich auf der Revisionsseite oben und unten am Gehäuse sowie mittig im Gehäuse für eine Kabeldurchführung auf die Schachtseite.
Hauptabmessungen USE-JK-WE Wandeinbau
| Maße der USE-JK-WE | |
|---|---|
| Höhe | 355 mm bis 2480 mm |
| Breite | 300 mm bis 2500 mm |
| Tiefe | 190 mm |
| Maße des Durchbruchs | |
|---|---|
| Höhe | H + 80 mm |
| Breite | B + 190 mm |
Bei Verwendung des Wandeinbaus muss die Abmessung des Wanddurchbruchs entsprechend er Angabe ausgeführt werden, um die bestmögliche lufttechnische Wirksamkeit sicher zu stellen. Die Klappe kann horizontal und vertikal verbaut werden sowie um 180° gedreht werden, um die Revisionsseite auf der gewünschten Seite zu positionieren. Der Anschluss erfolgt schachtseitig, bei Bedarf kann eine Kabeldurchführung von vorne ober- oder unterhalb der Revisionsklappe erfolgen.
