Rauchschutz-Zuluftgerät TypRDS
Beschreibung
Kastengerät mit integriertem Axialventilator mit stufenlos verstellbaren Laufschaufeln und Nachleitrad sowie Eignung für Betrieb mit Frequenzumformer.
Optional ist eine Ausführung mit Kennlinienstabilisator für eine Erweiterung des stabilen Kennlinienbereichs des Axialventilators. Eine wetterfeste Ausführung für Außenaufstellung ist optional lieferbar. Eine isolierte Jalousieklappe mit Federrücklaufmotor oder Stellantrieb kann bei Bedarf einfach integriert werden.
Leistungsdaten
| Typ | Volumenstrom [m3/h] |
Gesamtdruck [Pa] |
statischer Druck frei ausblasend [Pa] |
Motorleistung [kW] |
Nennstrom [A] |
Drehzahl [1/min] |
Gewicht inkl. Motor [kg] |
|---|---|---|---|---|---|---|---|
| RDS 500/4/1,5 | 7.500 | 310 | > 220 | 1,50 | 3,5 | 1.500 | 161 |
| RDS 400/2/3 | 7.500 | 790 | > 550 | 3,00 | 5,7 | 3.000 | 137 |
| RDS 500/4/1,5 | 10.000 | 290 | > 140 | 1,50 | 3,5 | 1.500 | 161 |
| RDS 450/2/4 | 10.000 | 900 | > 620 | 4,00 | 7,5 | 3.000 | 157 |
| RDS 630/4/2,2 | 12.500 | 370 | > 260 | 2,20 | 4,7 | 1.500 | 256 |
| RDS 500/2/5,5 | 12.500 | 900 | > 640 | 5,50 | 10,1 | 3.000 | 193 |
| RDS 630/4/4 | 15.000 | 520 | > 370 | 4,00 | 8,2 | 1.500 | 269 |
| RDS 500/2/7,5 | 15.000 | 1170 | > 790 | 7,50 | 13,8 | 3.000 | 234 |
| RDS 630/4/4 | 17.500 | 500 | > 300 | 4,00 | 8,2 | 1.500 | 263 |
| RDS 710/4/7,5 | 17.500 | 660 | > 520 | 7,50 | 14,6 | 1.500 | 396 |
| RDS 630/4/4 | 20.000 | 450 | > 160 | 4,00 | 8,2 | 1.500 | 263 |
| RDS 630/4/5,5 | 20.000 | 510 | > 240 | 5,50 | 11,1 | 1.500 | 269 |
| RDS 710/4/7,5 | 20.000 | 680 | > 500 | 7,50 | 14,6 | 1.500 | 396 |
| RDS 710/4/7,5 | 25.000 | 670 | > 400 | 7,50 | 14,6 | 1.500 | 396 |
| RDS 800/4/ 11 | 25.000 | 840 | > 660 | 11,00 | 21,2 | 1.500 | 512 |
| RDS 800/4/11 | 30.000 | 820 | > 560 | 11,00 | 21,2 | 1.500 | 512 |
| RDS 800/4/15 | 30.000 | 870 | > 610 | 15,00 | 28,7 | 1.500 | 540 |
| RDS 800/4/11 | 35.000 | 770 | > 420 | 11,00 | 21,2 | 1.500 | 512 |
| RDS 800/4/15 | 35.000 | 880 | > 540 | 15,00 | 28,7 | 1.500 | 540 |
| RDS 900/4/15 | 40.000 | 900 | > 600 | 15,00 | 28,7 | 1.500 | 783 |
| RDS 900/4/18,5 | 40.000 | 1020 | > 720 | 18,50 | 34,3 | 1.500 | 834 |
Die in der Tabelle angegebenen Betriebspunkte stellen eine Auswahl dar. Weitere Betriebspunkte sind auf Anfrage ebenso realisierbar.

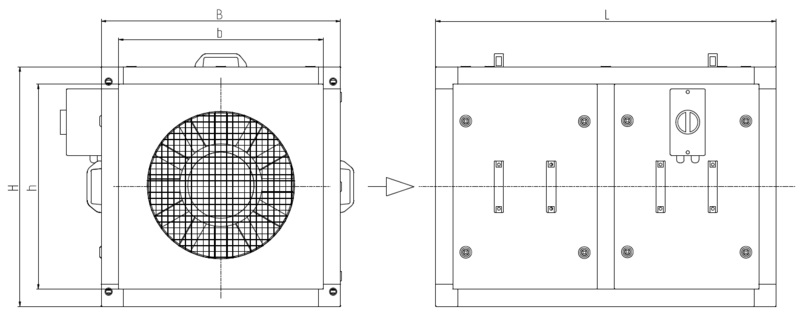

Hauptabmessungen
| B [mm] | H [mm] | L [mm] | Kanalanschlussmaße b x h [mm] | Gewicht ohne Motor [kg] | |
|---|---|---|---|---|---|
| RDS 400/../.. | 650 | 650 | 925 | 590 x 590 EP 30 | 107 |
| RDS 450/../.. | 710 | 710 | 953 | 650 x 650 EP 30 | 120 |
| RDS 500/../.. | 780 | 780 | 1024 | 720 x 720 EP 30 | 143 |
| RDS 560/../.. | 860 | 860 | 1082 | 800 x 800 EP 30 | 194 |
| RDS 630/../.. | 970 | 970 | 1240 | 910 x 910 EP 30 | 232 |
| RDS 710/../.. | 1090 | 1090 | 1308 | 1030 x 1030 EP 30 | 326 |
| RDS 800/../.. | 1200 | 1200 | 1422 | 1140 x 1140 EP 30 | 420 |
| RDS 900/../.. | 1340 | 1340 | 1505 | 1280 x 1280 EP 30 | 475 |
| RDS 1000/../.. | 1470 | 1470 | 1620 | 1410 x 1410 EP 30 | 570 |
Maß- und Gewichtsänderungen vorbehalten
