AbströmeinheitTyp ASE-LK6
Beschreibung
Aufbau:
Abströmeinheiten werden innerhalb von Druckbelüftungssystemen zum Verschließen vertikaler Abströmschächte verwendet.
Die Abströmeinheit ASE-LK6 besteht aus einem isolierten Dachsockel mit abschließender Lichtkuppel. Die Lichtkuppel ist mit einem Über¬schlags¬antriebs¬system ausgerüstet mit welchem Öffnungswinkel von ca. 160° realisiert werden können, um eine weitgehende Windunabhängigkeit sicherzustellen.
Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten.

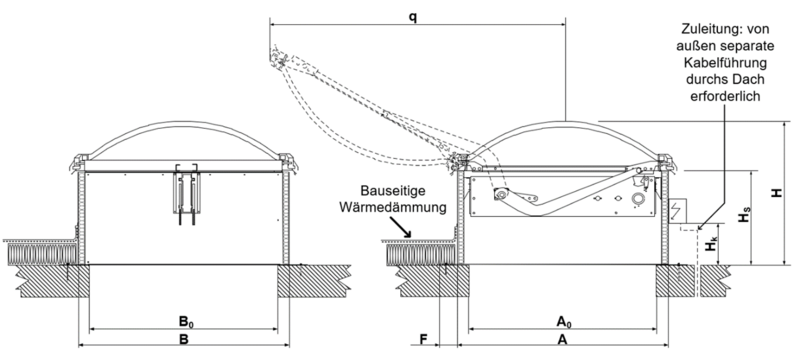

Hauptabmessungen
| Baugröße |
A x B [mm] | q [mm] | Gewicht [kg] | Durchbruch* AD x BD [mm] |
|---|---|---|---|---|
| ASE-LK6 1200/1200 | 1150 x 1150 | 1800 | 150 | 1000 x 1000 |
| ASE-LK6 1200/1500 | 1150 x 1450 | 1800 | 165 | 1000 x 1300 |
| ASE-LK6 1200/1800 | 1150 x 1750 | 1800 | 175 | 1000 x 1600 |
| ASE-LK6 1200/2400 | 1150 x 2350 | 1800 | 225 | 1000 x 2200 |
| ASE-LK6 1500/1500 | 1450 x 1450 | 2300 | 180 | 1300 x 1300 |
| ASE-LK6 1500/1800 | 1450 x 1750 | 2300 | 215 | 1300 x 1600 |
| ASE-LK6 1800/1800 | 1750 x 1750 | 2700 | 245 | 1600 x 1600 |
Die Flanschbreite beträgt umlaufend 150 mm.
* Maximalgröße des Durchbruches / Schachtkopf; entspricht der Größe des Schutzgitters in der Bodenplatte
