Abströmeinheit mit DunkelklappeTyp ASE-DK6
Beschreibung
Aufbau:
Abströmeinheiten werden innerhalb von Druckbelüftungssystemen zum Verschließen vertikaler Abströmschächte verwendet. Die Abströmeinheit ASE-DK6 besteht aus einem isolierten Dachsockel sowie einer isolierten Dunkelklappe. Der Dachsockel besteht aus verzinktem Stahlblech und ist innen mit nicht brennbarer Mineralwolle isoliert. Die Abströmung erfolgt über eine Dunkelklappe, die mit einem Überschlagsantriebssystem ausgerüstet ist, so dass ein Öffnungswinkel von ca. 160° realisiert wird, um eine weitgehende Windunabhängigkeit sicherzustellen. Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten.
Betriebsweise:
Bei Anlagenauslösung wird von der Steuereinrichtung die Dunkelklappe aufgefahren.
Mehr lesen... Schließen

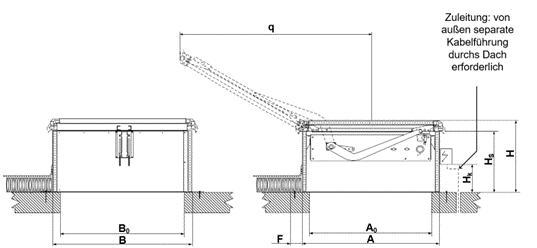

Hauptabmessungen
| Baugröße |
A x B [mm] | q [mm] | Gewicht [kg] | Durchbruch* AD x BD [mm] |
|---|---|---|---|---|
| ASE-DK6 1200/1200 | 1150 x 1150 | 1800 | 150 | 1000 x 1000 |
| ASE-DK6 1200/1500 | 1150 x 1450 | 1800 | 165 | 1000 x 1300 |
| ASE-DK6 1200/1800 | 1150 x 1750 | 1800 | 175 | 1000 x 1600 |
| ASE-DK6 1200/2400 | 1150 x 2350 | 1800 | 225 | 1000 x 2200 |
| ASE-DK6 1500/1500 | 1450 x 1450 | 2300 | 180 | 1300 x 1300 |
| ASE-DK6 1500/1800 | 1450 x 1750 | 2300 | 215 | 1300 x 1600 |
Die Flanschbreite beträgt umlaufend 150 mm.
* Maximalgröße des Durchbruches / Schachtkopf; entspricht der Größe des Schutzgitters in der Bodenplatte.
