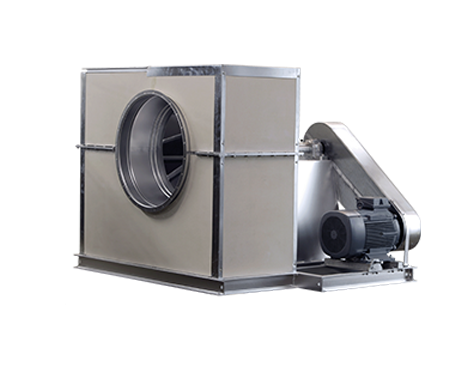

Entrauchungsventilator 600° C TypNSR-HB

Beschreibung

Einseitig saugender Hochleistungs-Radialventilator, geeignet für die Förderung von Rauchgasen mit einer Temperatur von 620°C über 90 Minuten

Durch den Keilriemenantrieb sind nachträgliche Leistungsanpassungen möglich.
Günstige Wirkungsgrade (-76%). Somit sind die Ventilatoren auch für einen kombinierten Entlüftungs-/Entrauchungsbetrieb geeignet.
Druckerhöhungen bis 3500 Pa ermöglichen den Einsatz in komplexen Kanalnetzen mit hohen Druckverlusten.

Leistungsumfang

19 Baugrößen: NSR 180 hb … 1400 hb
Förderleistung: 360 - 140.000 m³/h
Statische Druckerhöhung: bis 3.500 Pa

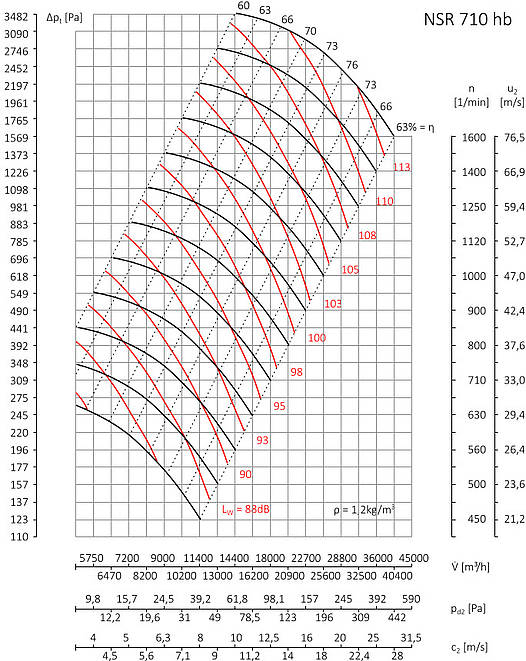

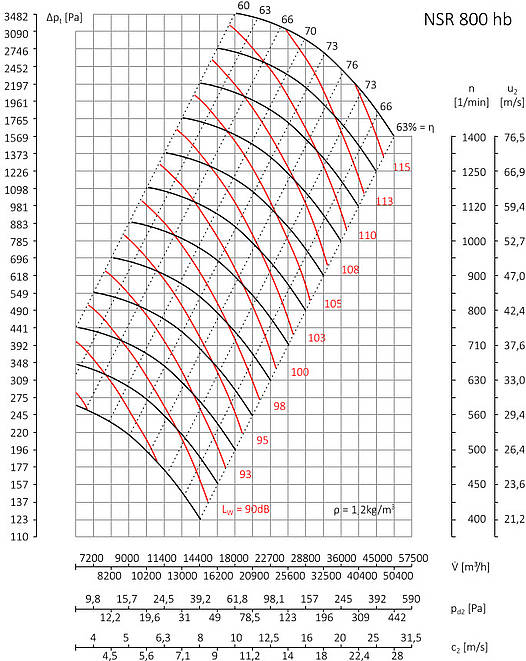

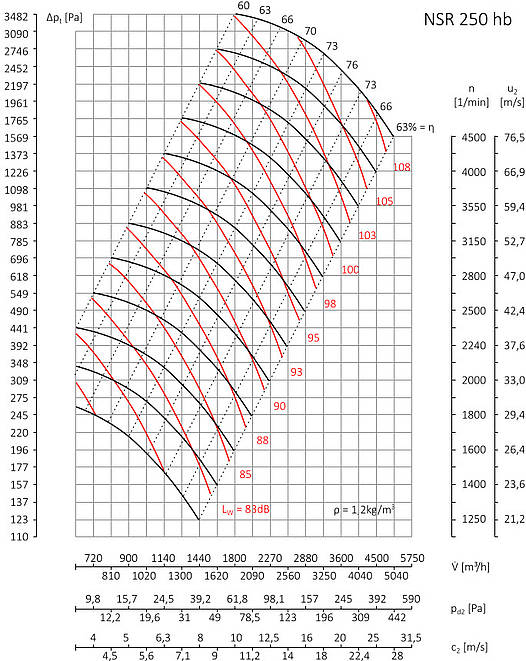

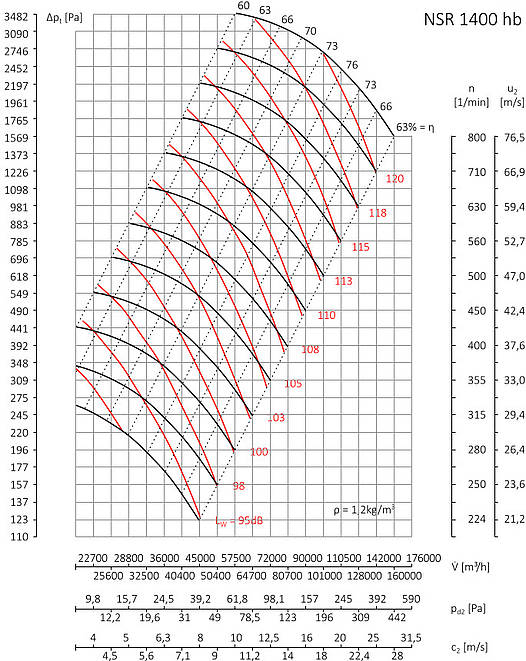

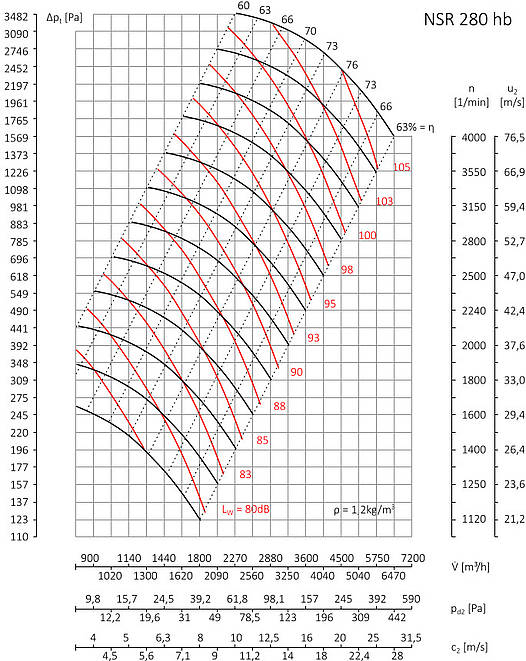

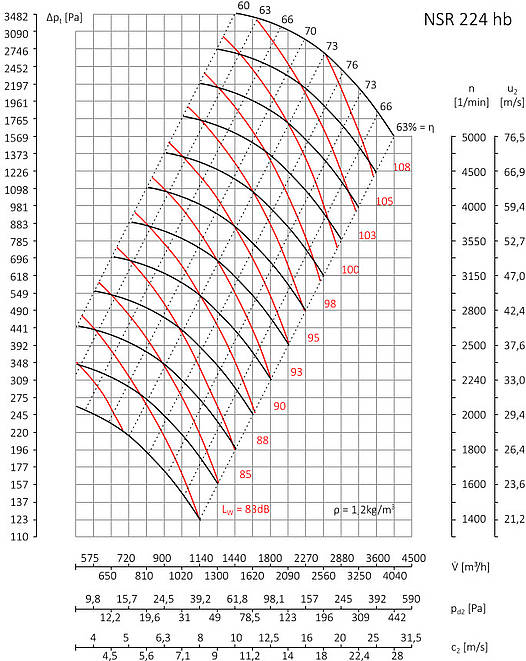

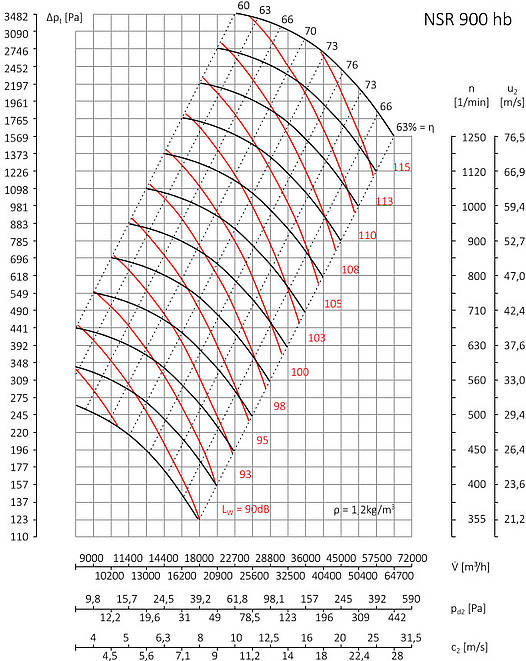

Kennlinien

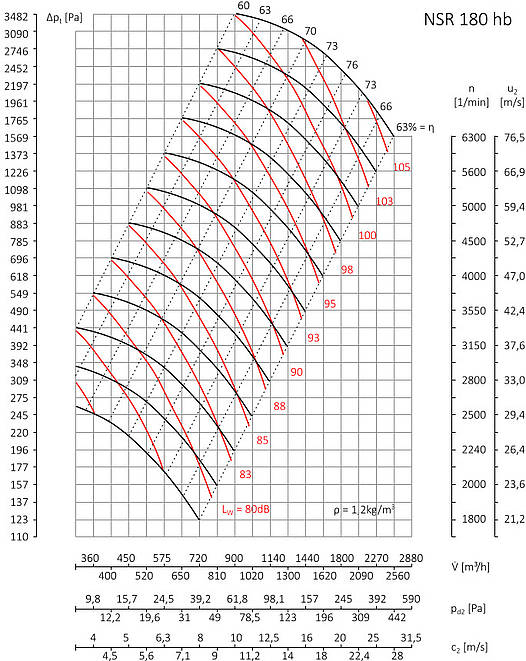

180
200
224
250
280
315

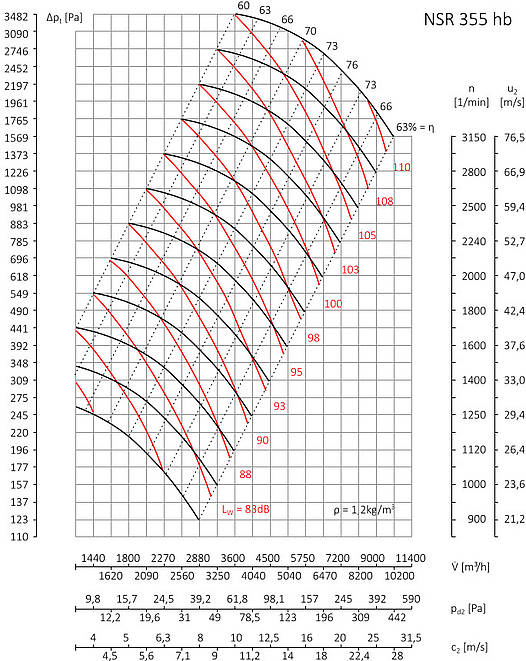

355

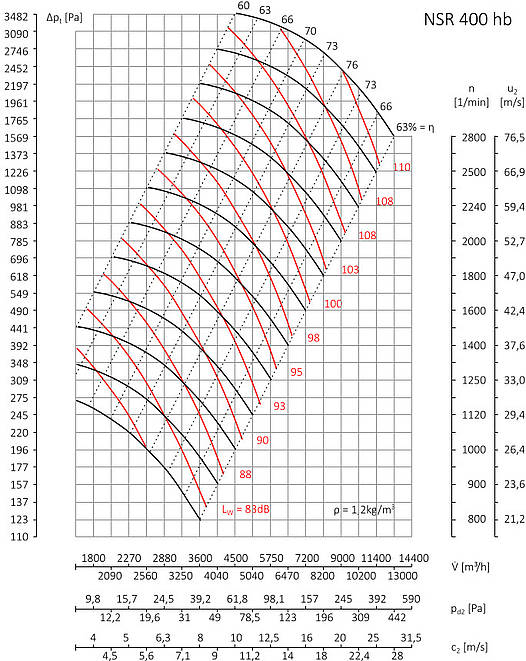

400
450

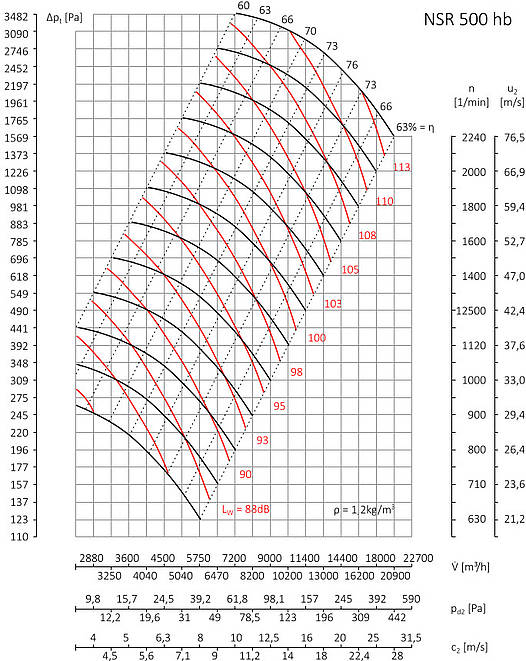

500

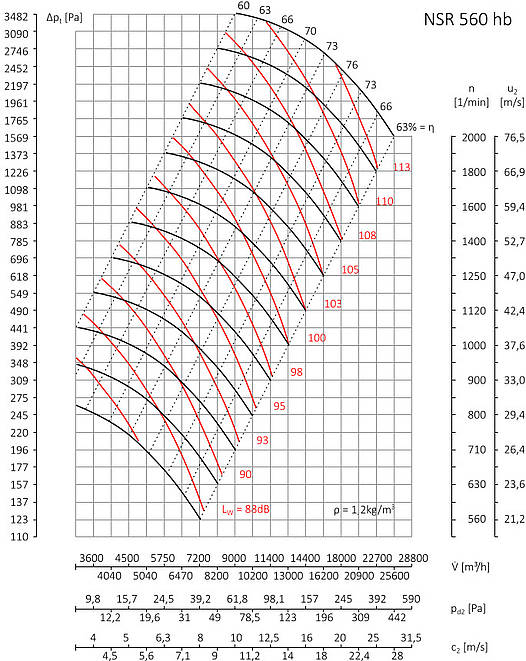

560
630
710
800
900
1000

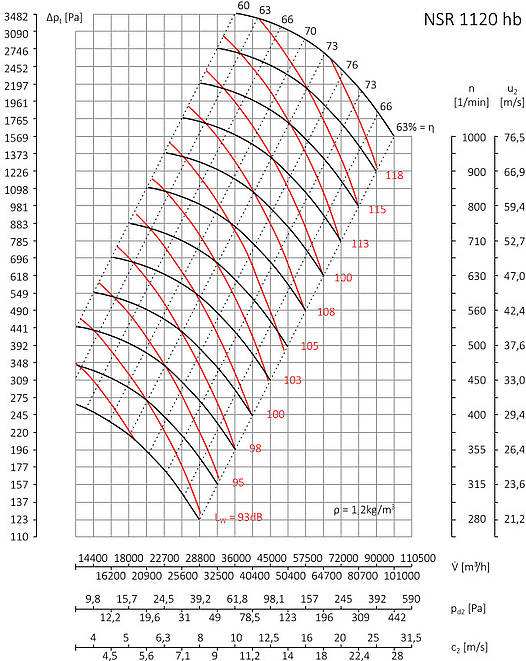

1120
1250
1400

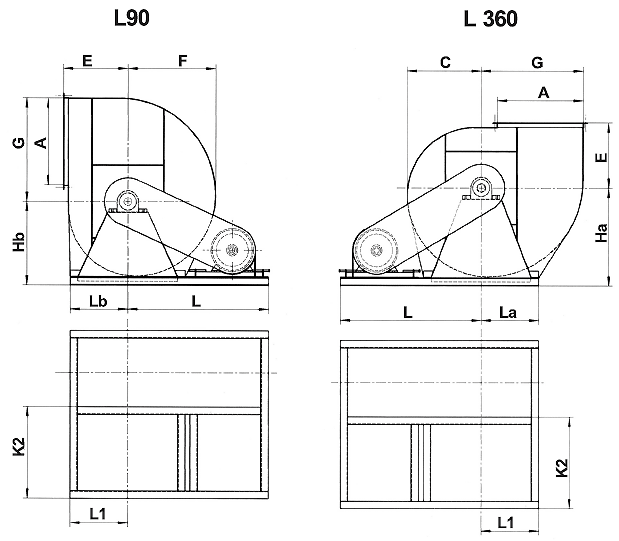

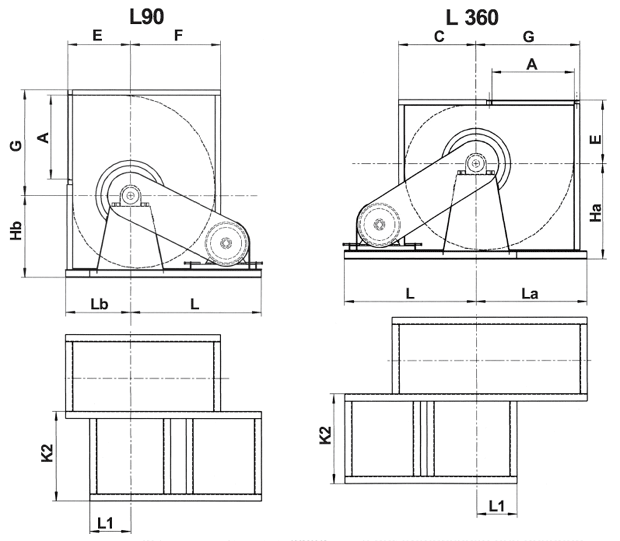

Hauptabmessungen

außerhalb von Gebäuden, korrosionsgeschützt
innerhalb von Gebäuden, isoliert

Hauptabmessungen NSR-hb:

Ventilatorbaugröße	maximale Motorbaugröße	A	B	D	C	E	F	G	Ha	Hb	K	K1	K2	L	La	Lb	L1	S	I	Gewichtohne Motor[kg]
180	90	183	146	183	172	175	194	216	242	220	576	113	390	550	150	150	150	510	173	36
200	90 100	205	164	205	190	190	215	240	260	235	594 624	122	390 420	550	150	150	150	520 550	182	40 43
224	90 112	229	183	229	210	205	240	270	285	255	613 643	132	390 420	580	150	150	150	530 560	192	50 53
250	100 132	256	205	256	230	220	265	300	310	275	645 725	143	400 480	650 700	175	175	175	550 630	203 203	55 60
280	112 132	288	229	288	268	264	302	336	350	315	710 785	155	440 515	650 700	180	180	180	585 660	215 215	60 70
315	112 132	322	256	322	284	266	332	380	380	330	736 841	168	440 545	650 750	190	190	190	620 725	228 228	80 110
355	112 160M	361	288	361	318	292	374	430	425	370	782 940	188	450 612	650 800	230	230	230	650 800	244 244	100 125
400	132S 160M	404	322	404	360	330	420	480	480	430	892 1092	211	520 720	810 890	290	290	290	730 900	261	130 170
450	132S 160L	453	361	453	396	354	468	540	520	450	981 1131	230	570 720	850 950	320	320	320	800 950	281	155 205
500	132M 180M	507	404	507	450	405	525	600	590	520	1004 1184	252	545 725	880 970	330	330	330	800 980	312	180 220
560	160M 180L	569	453	569	500	450	585	670	650 670	570 590	1143 1250	282 272	635 752	950 1050	400	400	400	920 1110	327	250 320
630	160L 200	638	507	638	550	480	655	760	720 740	620 640	1237 1360	309 299	675 808	1050	430	430	430	1000 1250	354	300 360
710	180M 225S	715	569	715	620	535	740	860	820	710	1260 1515	330	645 901	1150	500	500	500	1000 1260	385	390 485
800	180L 225M	801	638	801	690	590	825	960	930	795	1413 1595	369	725 907	1200	550	550	550	1120 1300	419	460 513
900	200 250M	898	715	898	780	665	930	1080	1040 1060	885 905	1585 1725	408 413	820 955	1300	570	570	5700	1270 1480	458	720 805
1000	225S 280S	1007	801	1007	870	740	1035	1200	1140 1160	980 1000	1802 2080	451 456	950 1224	1300	610	610	610	1480 1800	520	850 1020
1120	250M 280M	1130	898	1130	984	836	1172	1360	1300	1109	2008 2127	504	1055 1174	1400 1450	650 700	650 700	650 700	1650 1800	569	1040 1400
1250	250 315S	1267	1007	1267	1100	930	1310	1520	1450 1470	1240 1260	2127 2402	559 564	1065 1335	1450 1750	700	700	700	1720 2010	624	1300 1865
1400	315M	1421	1130	1421	1250	1040	1480	1721	1650	1410	2450	630	1255	2050	800	800	800	2000	685	2400
Tabellenmaßangaben in mm / Maßänderungen vorbehalten

Hauptabmessungen NSR-hb:

Ventilatorbaugröße	maximale Motorbaugröße	A	B	D	C	E	F	G	Ha	HB	K	K1	K2	L	La	Lb	L1	S	I	Gewicht ohne Motor [kg]
180	90	183	146	183	212	175	234	256	242	220	631	128	415	605	296	190	150	510	173	60
200	90 100	205	164	205	230	190	255	280	260	235	644 719	137	410 485	605	320	205	150	520 590	182	65 69
224	90 112	229	183	229	250	205	280	310	285	255	663 723	151,5	400 460	605	350	220	150	530 590	192	80 85
250	112 132	256	205	256	270	220	305	340	310	275	725 825	162,5	440 540	670	380	235	150	595 695	203 203	90 95
280	112 132	288	229	288	290	245	342	360	330	315	749 880	175	440 571	680 720	400	255	160 180	620 750	215 215	100 113
315	112 132M	322	256	322	324	266	372	420	380	330	806 890	188	470 554	720	463	276	205	660 755	228 228	130 135
355	112 160M	361	288	361	358	291	414	470	425	370	938 943	204	470 575	720	510	302	205	670 775	244 244	160 170
400	132S 160M	404	322	404	360	330	460	520	480	430	942 1080	221	550 688	840	570	340	240	760 890	261	205 218
450	132S 160L	453	361	453	436	354	508	580	520	450	981 1141	241	550 710	840	630	364	240	780 940	281	245 270
500	132M 180M	507	404	507	490	405	565	640	590	520	1069 1199	262	600 730	880	695	415	280	860 990	312	295 320
560	160M 180L	569	453	569	540	450	625	710	650 670	570 590	1198 1300	286,5 276,5	680 792	880 945	765 755	455	280	950 1050	327	390 430
630	160L 200	638	507	638	590	480	695	800	720 740	620 640	1252 1427	318,5	680 835	1010	855 845	485	310 300	1000 1090	354	470 500
710	180M 225S	715	569	715	660	535	780	900	820 840	710 730	1339 1500	344,5	695 861	1035 1050	945 950	540	335 340	1050 1330	385	600 640
800	180L 225M	801	638	801	730	590	865	1000	930	795	1443 1625	379	735 917	1100	1050	595	370	1120 1430	419	720 750
900	180L 225S 250M	898	715	898	820	665	970	1120	1040 1040 1060	885 885 905	1520 1650 1850	418 418 423	735 855 1060	1150	1170	670	420	1170 1300 1500	458	1045 1065 1100
1000	225S 250M 280S	1007	801	1007	910	740	1075	1240	1160 1160 1180	1000 1000 1020	1681 1861 2050	461 461 466	815 995 1179	1170 1170 1430	1295	745	455	1330 1510 1750	520	1240 1260 1280
1120	250M 280M	1130	898	1130	1026	836	1215	1402	1340	1135	1986 2115	519	990 1137	1340 -	1465 -	840 -	480 -	1530 1780	569	1545 1700
1250	280S 315S	1267	1007	1267	1142	930	1352	1562	1480 1480	1270 1270	2235 2297	574	1153 1215	1625	1627	940	580	1736 1895	624	2060 2150
1400	315M	1421	1130	1421	1282	1040	1520	1762	1670	1430	2525	640	1315	1800	1832	1070	700	2050	685	2550
Tabellenmaßangaben in mm / Maßänderungen vorbehalten
